Sorszám: 960

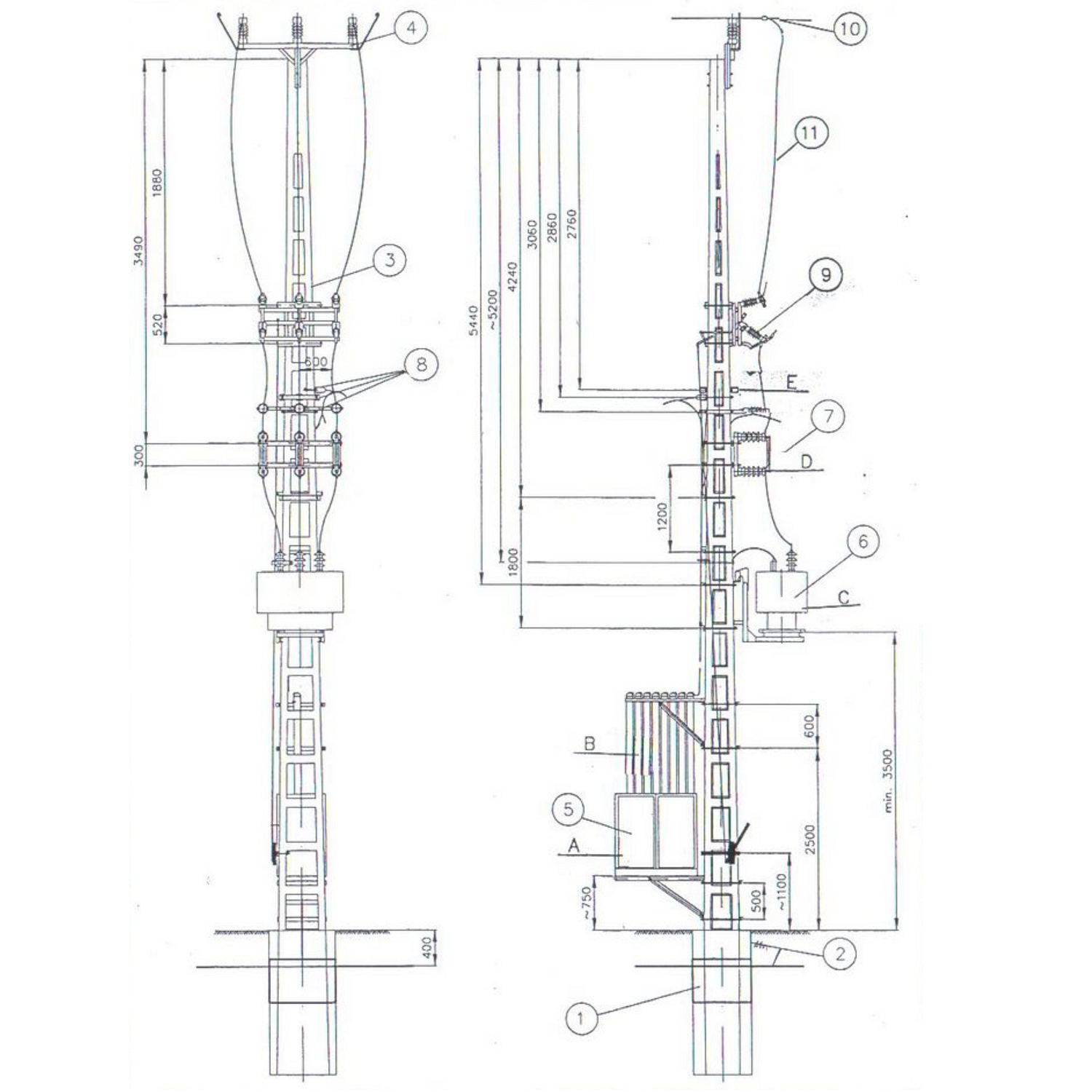

Rajzszám: 30-0-105
Védelem: Horganyzott
E-ON cikkszám: 1300106365
NKM cikkszám: –
ELMŰ-ÉMÁSZ cikkszám: –
VÁTH szám: VÁT-H 30

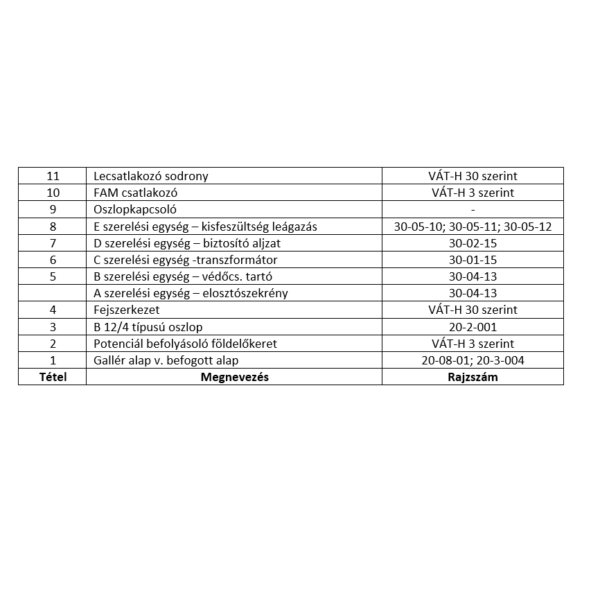

| 11 |
Lecsatlakozó sodrony |
VÁT-H 30 szerint |
| 10 |
FAM csatlakozó |
VÁT-H 3 szerint |
| 9 |
Oszlopkapcsoló |
– |
| 8 |
E szerelési egység – kisfeszültség leágazás |
30-05-10; 30-05-11; 30-05-12 |
| 7 |
D szerelési egység – biztosító aljzat |
30-02-15 |
| 6 |
C szerelési egység -transzformátor |
30-01-15 |
| 5 |
B szerelési egység – védőcs. tartó |
30-04-13 |
|
A szerelési egység – elosztószekrény |
30-04-13 |
| 4 |
Fejszerkezet |
VÁT-H 30 szerint |
| 3 |
B 12/4 típusú oszlop |
20-2-001 |
| 2 |
Potenciál befolyásoló földelőkeret |
VÁT-H 3 szerint |
| 1 |
Gallér alap v. befogott alap |
20-08-01; 20-3-004 |
| Tétel |
Megnevezés |
Rajzszám |
| Alkatrész rajzszámok |
| 30-7-201/1 |
| 30-7-203/1 |
| 30-7-204/1-5 |
| 30-7-206/1 |
| 30-7-208/1,2 |
| 30-7-208/2 |
| 30-7-209/1-4 |
| 30-7-211/1 |
| 30-7-213/1-3 |
| 30-7-215/1-10a |
| 30-7-215/1-10b |
| 30-7-216/1 |
| 30-7-218/1,2 |
| 30-7-223/1-3 |
| 30-7-225/1 |
| 9-70003/1,2 |
| 9-70009/4 |
